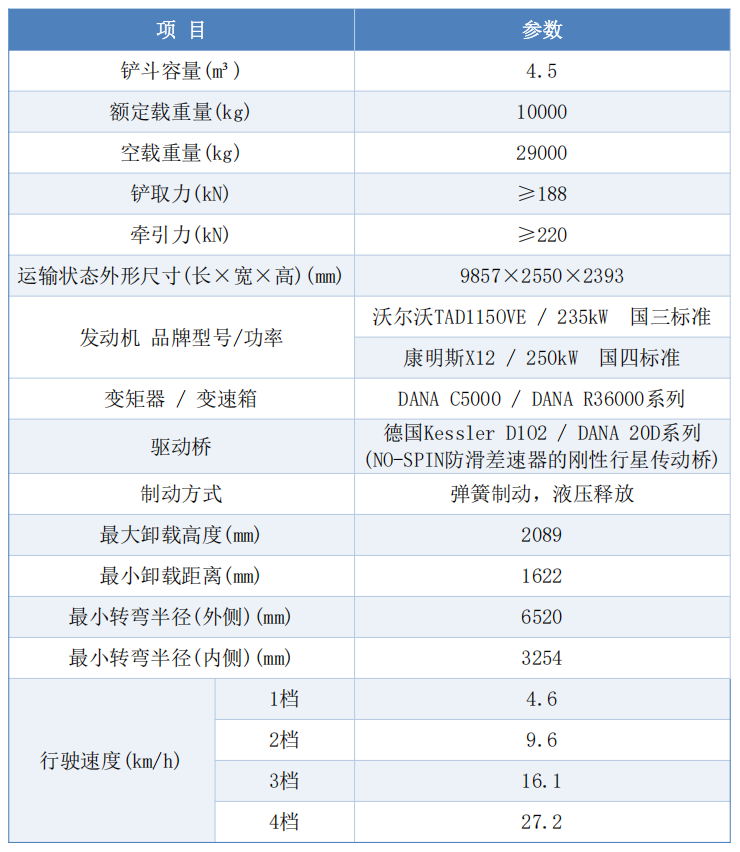

技术参数
序号
项 目
参 数
1
空载
操作重量 29000kg
空载前桥载荷 12500 kg
空载后桥载荷 16500 kg
2
满载
满载操作重量 39000 kg
满载前桥载荷 26000 kg
满载后桥载荷 13000kg
3
工作机构运动时间
举臂时间 7.5sec
落臂时间 4.0 sec
翻斗时间 2.2sec
4
前进后退速度
(配备 VOLVO TAD1150 VE)
1档：4.6km/h
2档：9.6km/h
3档：16.1km/h
4档：27.2km/h
5
外形尺寸(mm)
9857x2550x2400
6
额定载重量
10000kg
7
最大铲取力
187kN
8
最大牵引力
223kN
9
标准斗容
4.6m3
10
使用环境温度
-15°C~+45°C
11
标准工作海拔范围
采用 VOLVO TAD1150VE 发动机从-1500米到 +3000米在环境温度25℃时没有功率损失

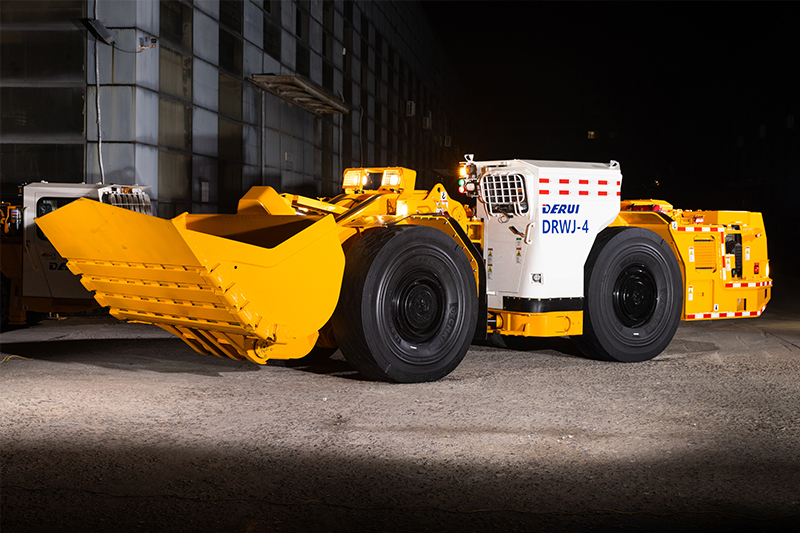

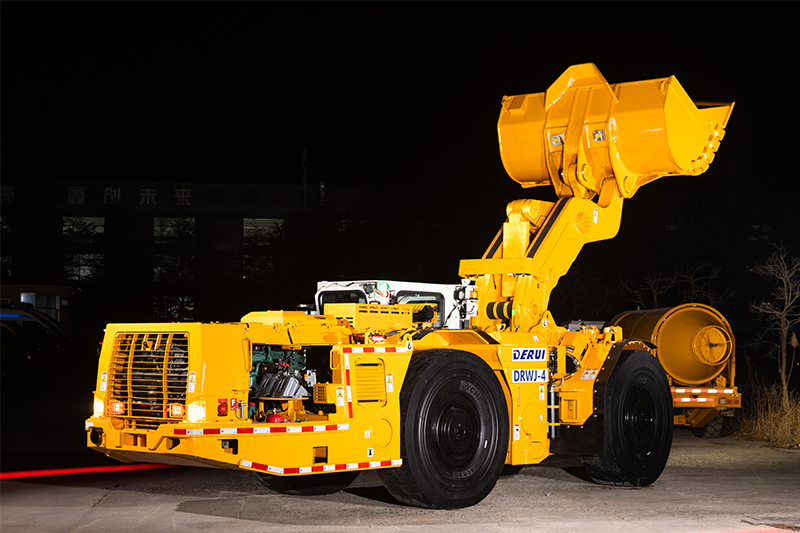

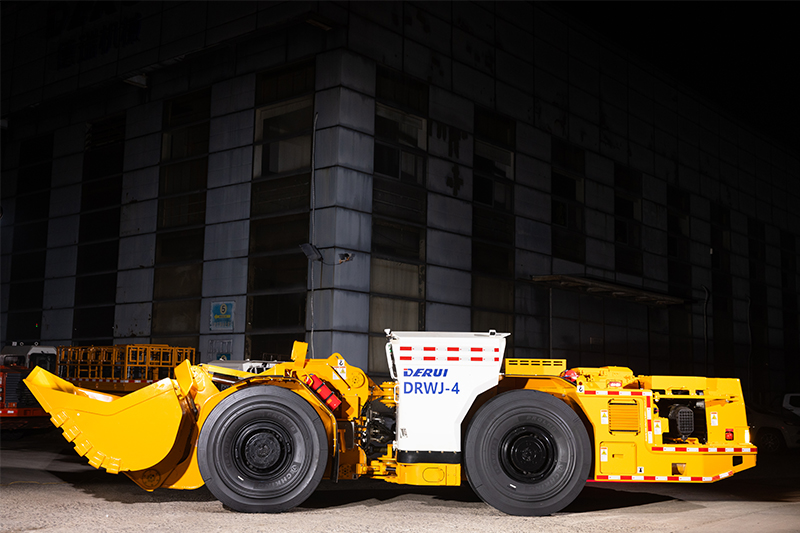

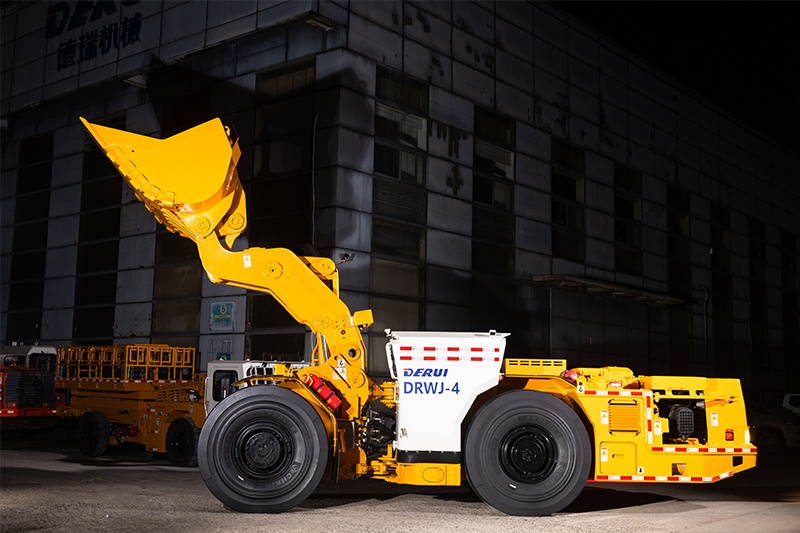

DRWJ-4 地下铲运机适用于4.1*4.1m矿井巷道，具有很高的智能化程度高，使用安全可靠，整机稳定性好，能大幅度提高矿山生产率和盈利能力。
借鉴国外先进经验，采用FEA优化的前机架及箱式大臂，该机架专为抵御装载和运输过程中所产生的极限冲击力而设计， 整个机架全部采用深入穿透且一致的焊接，确保了结构能够牢固地熔接，承载能力超越同级别产品12%以上，整体结构更坚固耐用，能够铲装运载更多的矿石，同时大大延长产品生命周期。整机工作装置采用Z型抗六杆臂设计，具有较强的铲取力，最大倾翻高度可达2286mm，可满足大部分40吨额定运力井下矿用自卸车。
DRWJ-4 配备分体式后车架，便于拆卸和维护；工作油箱和制动油箱分离，有效避免了液压油之间的相互污染，降低了整机的故障率，提高了液压元件的使用寿命，并提高了整机的稳定性。
