WJ-4地下内燃铲运机
来源:山东德瑞矿山机械有限公司 发表时间:2023-05-25

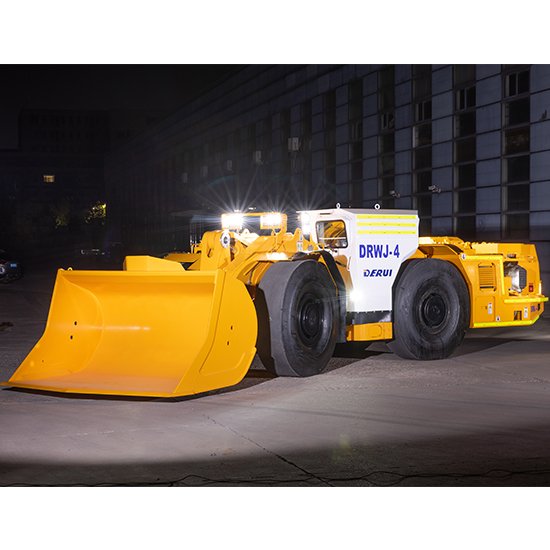

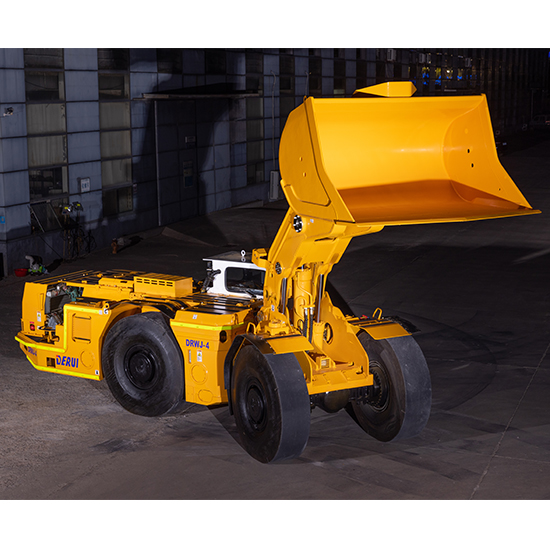

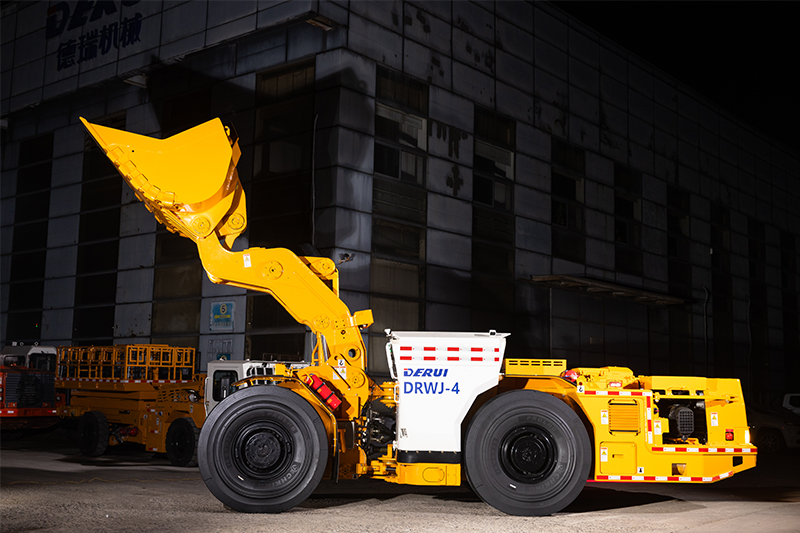

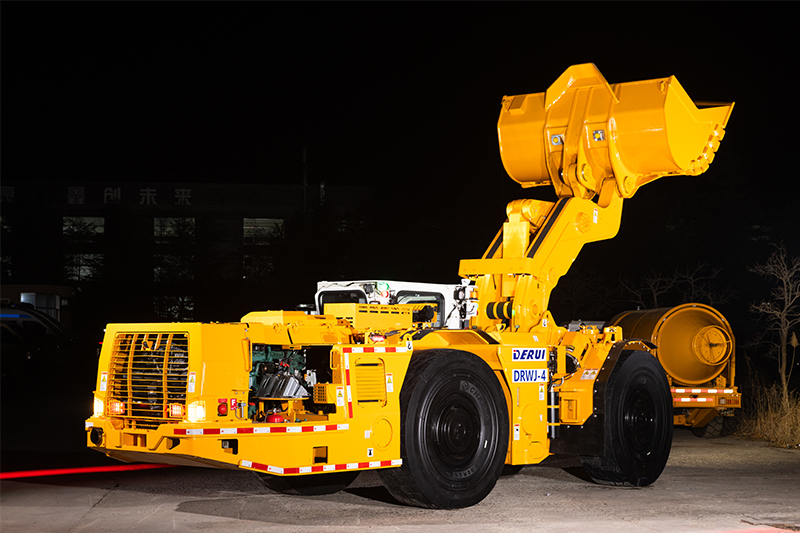

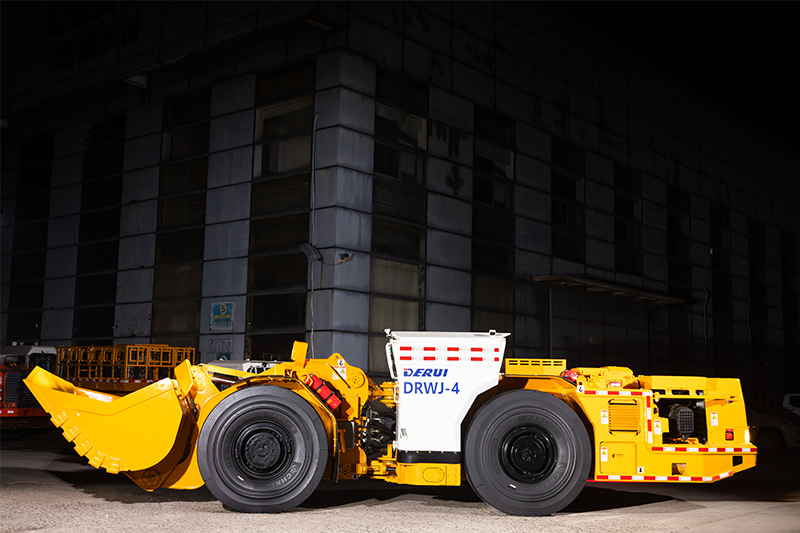

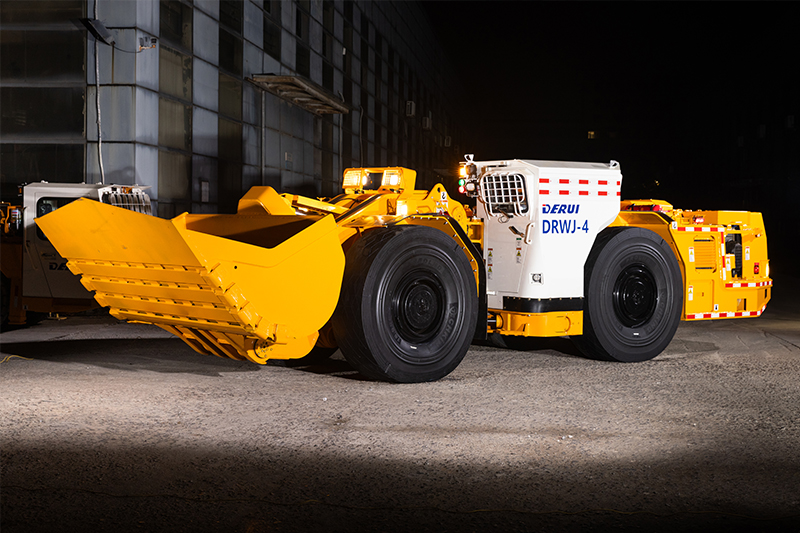

WJ-4地下内燃铲运机

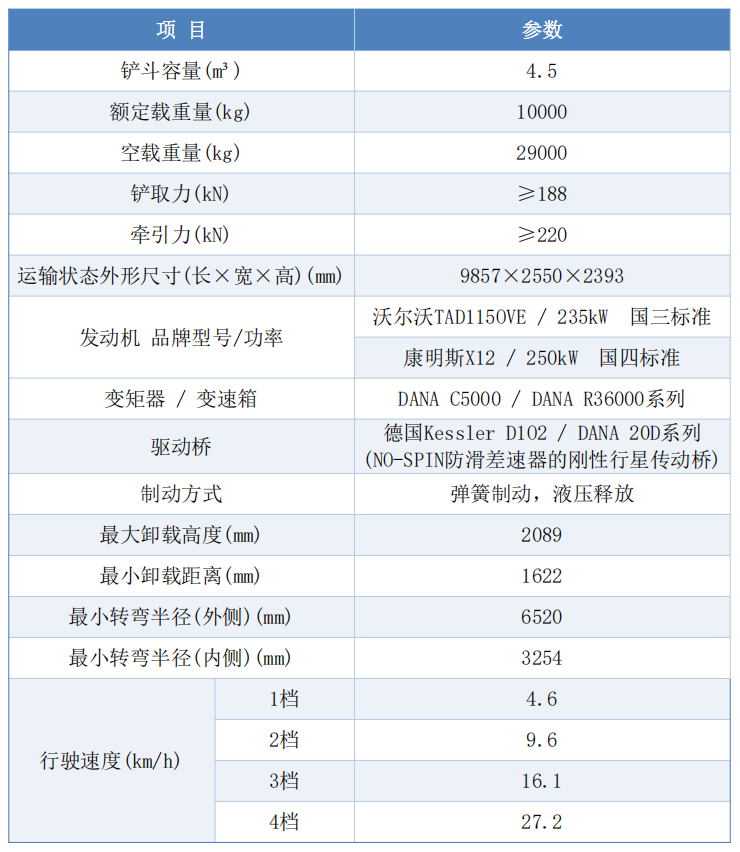

技术参数

序号









1

操作重量 29000kg

载前桥载荷 12500 kg

载后桥载荷 16500 kg





2

操作重量 39000 kg

前桥载荷 26000 kg

后桥载荷 13000kg





3

作机构运动时间

举臂时间 7.5sec

落臂时间 4.0 sec

斗时间 2.2sec







4

前进后退速

(配备 VOLVO TAD1150 VE)

1档:4.6km/h

2档:9.6km/h

3档:16.1km/h

4档:27.2km/h

5

外形尺寸(mm)

9857x2550x2400

6

额定载重

10000kg

7

大铲取力

187kN

8

大牵引力

223kN

9

标准斗容

4.6m3

10

使用环境温度

-15°C~+45°C

11

标准工作海拔范围

采用 VOLVO  TAD1150VE 发动机从-1500米到 +3000米在环境温度25℃时没有功率损失

DRWJ-4 地下铲运机适用于4.1*4.1m矿井巷道,具有很高的智能化程度高,使用安全可靠,整机稳定性好,能大幅度提高矿山生产率和盈利能力。
借鉴国外先进经验,采用FEA优化的前机架及箱式大臂,该机架专为抵御装载和运输过程中所产生的极限冲击力而设计, 整个机架全部采用深入穿透且一致的焊接,确保了结构能够牢固地熔接,承载能力超越同级别产品12%以上,整体结构更坚固耐用,能够铲装运载更多的矿石,同时大大延长产品生命周期。整机工作装置采用Z型抗六杆臂设计,具有较强的铲取力,最大倾翻高度可达2286mm,可满足大部分40吨额定运力井下矿用自卸车。
DRWJ-4 配备分体式后车架,便于拆卸和维护;工作油箱和制动油箱分离,有效避免了液压油之间的相互污染,降低了整机的故障率,提高了液压元件的使用寿命,并提高了整机的稳定性。
